Batteriespeicher Pramac BSI
Haben Sie Fragen?
Unser technischer Berater Stefan Hartner hilft gerne weiter. Kostenlose Beratung unter +43(0)720779500 oder schreiben Sie eine E-Mail

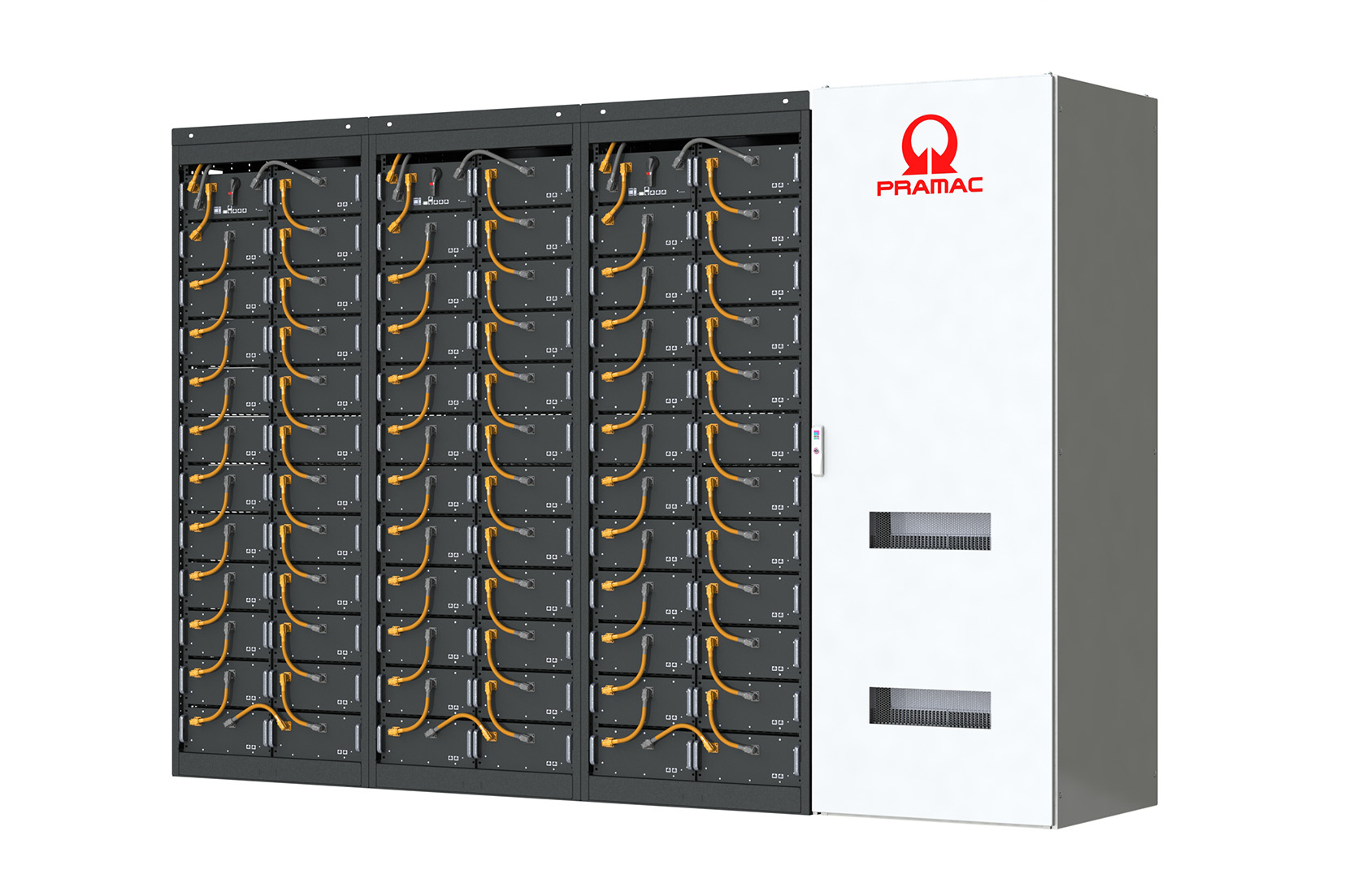

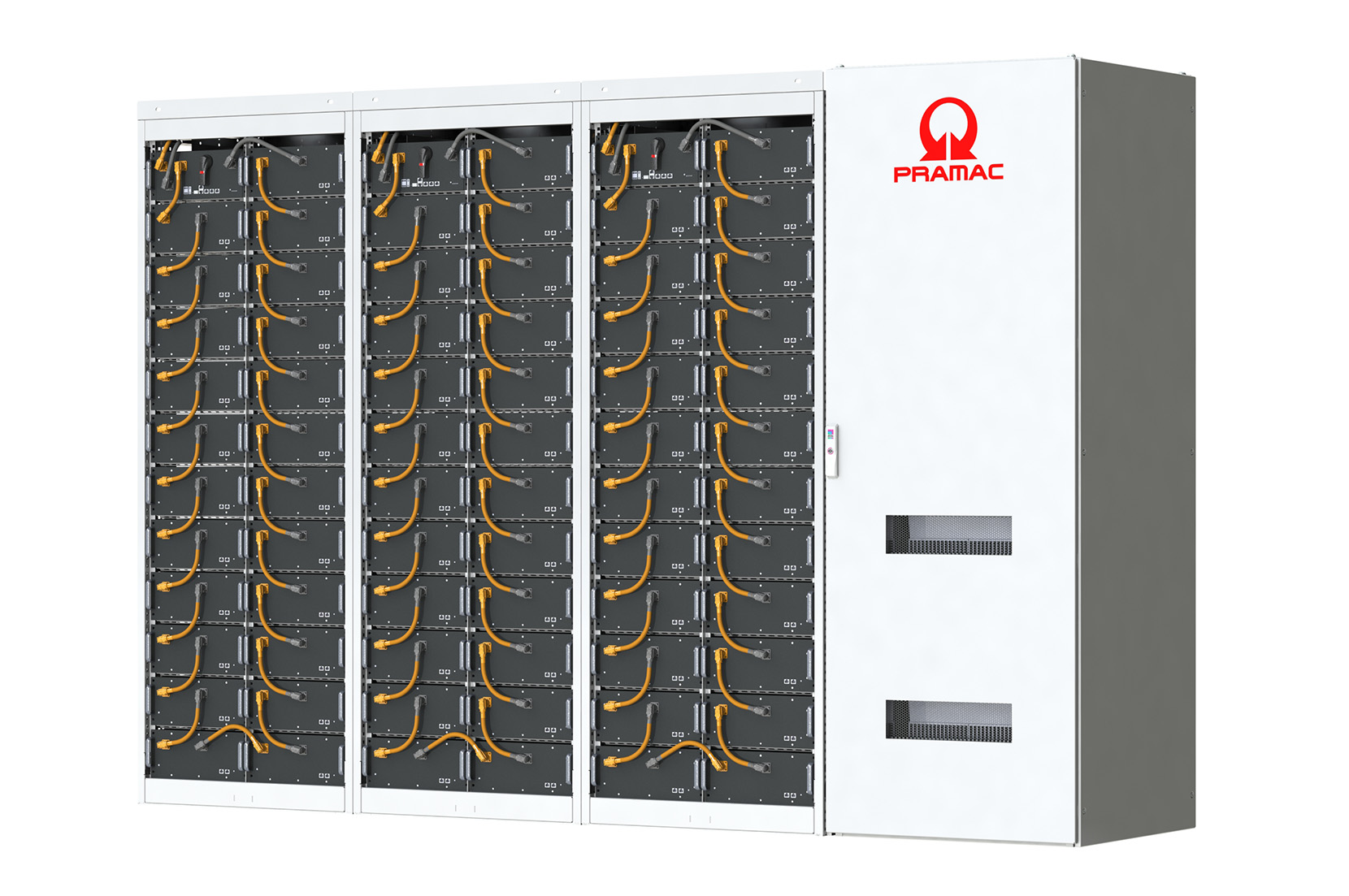

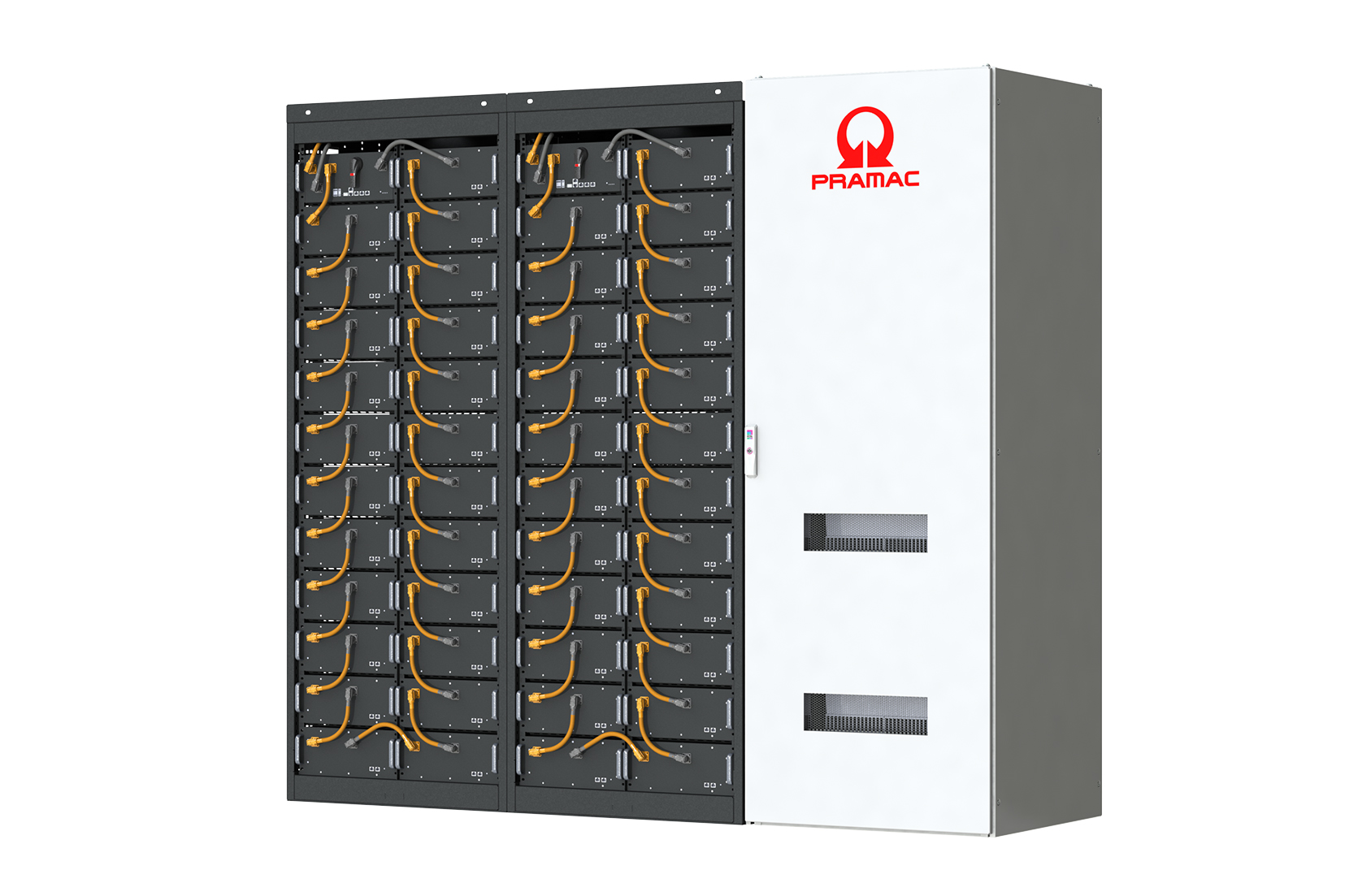

Batteriespeicher - Kit
Das vorkonfigurierte Batteriespeicher-Kit für den Indoor-Bereich ermöglicht eine unkomplizierte Installation und Inbetriebnahme. Es enthält einen EMS und einen Batteriewechselrichter (50K oder 88K). Die Kapazität kann einfach durch modulare Batterieregale erweitert werden. Ein Kombirack ermöglicht sowohl Kapazitäts- als auch Leistungserweiterungen. Diese innovative Lösung vereint Benutzerfreundlichkeit mit Anpassungsfähigkeit und macht den Einsatz von Batteriespeichern für Privathaushalte und Unternehmen effi zienter und zugänglicher.
Weitere Vorzüge
● Bei gewerblichen und industriellen Gebäuden - Spitzenlastabschaltung (Peak-Shaving), Nutzungszeit, Eigenverbrauchsoptimierung
● Puff erspeicher für EV-Schnellladung – Erhöhung der nutzbaren Leistung
● Bei landwirtschaftlichen Gebäuden – Nutzung des PV-Stroms nach Ende EEG
● Bei Quartierspeichern oder Neubausiedlungen – Entlastung des Transformators
Dieses Speichersystem ist eine zuverlässige und zukunftsweisende Technologie für die Verwendung im Innenbereich. Durch den modularen Aufbau kann das System den jeweiligen betrieblichen Gegebenheiten angepasst werden.
| INDOOR SYSTEM | BSI 109 | BSO 2080 | BSI 327 | BSI 436 | BSI 654 | BSI 872 |
| Batterie | ||||||
| Bruttokapazität [kWh] | 109 | 208 | 327 | 436 | 654 | 872 |
| Nennkapazität [kWh] (90% DoD) | 98 | 196 | 294 | 392 | 589 | 785 |
| Nennspannung [VDC] | ||||||
| Maximaler Lade-/Entladestrom [A] | ||||||
| Maximale C-Rate | ||||||
| Zelltyp | ||||||
| Zyklen á 90% DoD - 65% SoH - 0,5C/0,5C | ||||||
| Bereich Arbeitstemperatur [°C] | ||||||
| Bereich Lagertemperatur [°C] | ||||||
| Luftfeuchte [%, RH] | ||||||
| Maximal zulässige Höhenmeter [m] | ||||||
| Gewicht - Batterierack (bestückt) [kg] | 1250 | 2500 | 3750 | 5000 | 7500 | 10000 |
| Gewicht - Batteriemodul [kg] | 48 | |||||
| Abmessungen (Länge x Breite) [mm] | 815 x 659 | 1630 x 659 | 2445 x 659 | 3260 x 659 | 5100 x 659 | 6440 x 659 |
| Abmessung Höhe [mm] | 2130 | |||||
| Schutzklasse | IP20 | |||||
| Kommunikation | RJ45 -Ethernet | |||||
| Garantie | 5 Jahre auf das Produkt - 10 Jahre Leistungsgarantie | |||||
Zulassungen und Zertifizierungen
| Batterie BSI | CE / UN 38.3 / IEC 62619 / IEC 63056 / UL 1973 / UL 9540A / VDE 2510-50 / IEC 61000-6-2 / EN IEC 61000-6-4 |
| Batteriewechselrichter 50K/88K | IEC 62109-1, IEC 62109-2, IEC 62116, IEC 61727, IEC 62477-1, IEC 61439-1, IEC 61439-2, ETSI EN 300 328 V.2.1.1 |
| Elektromagnetische Verträglichkeit EMV | EN 61000-6-2, EN 61000-6-4, EN 61000-3-12, EN 61000-3-11 |
| Netzanschlussbedingungen | DIN VDE V 0126-1-1, VDE AR-N 4105:2018, VDE AR-N 4110:2018, TOR Erzeuger Typ A, UTE C15-712-1 VFR 2019, G99, EN 50549-1/-2 |

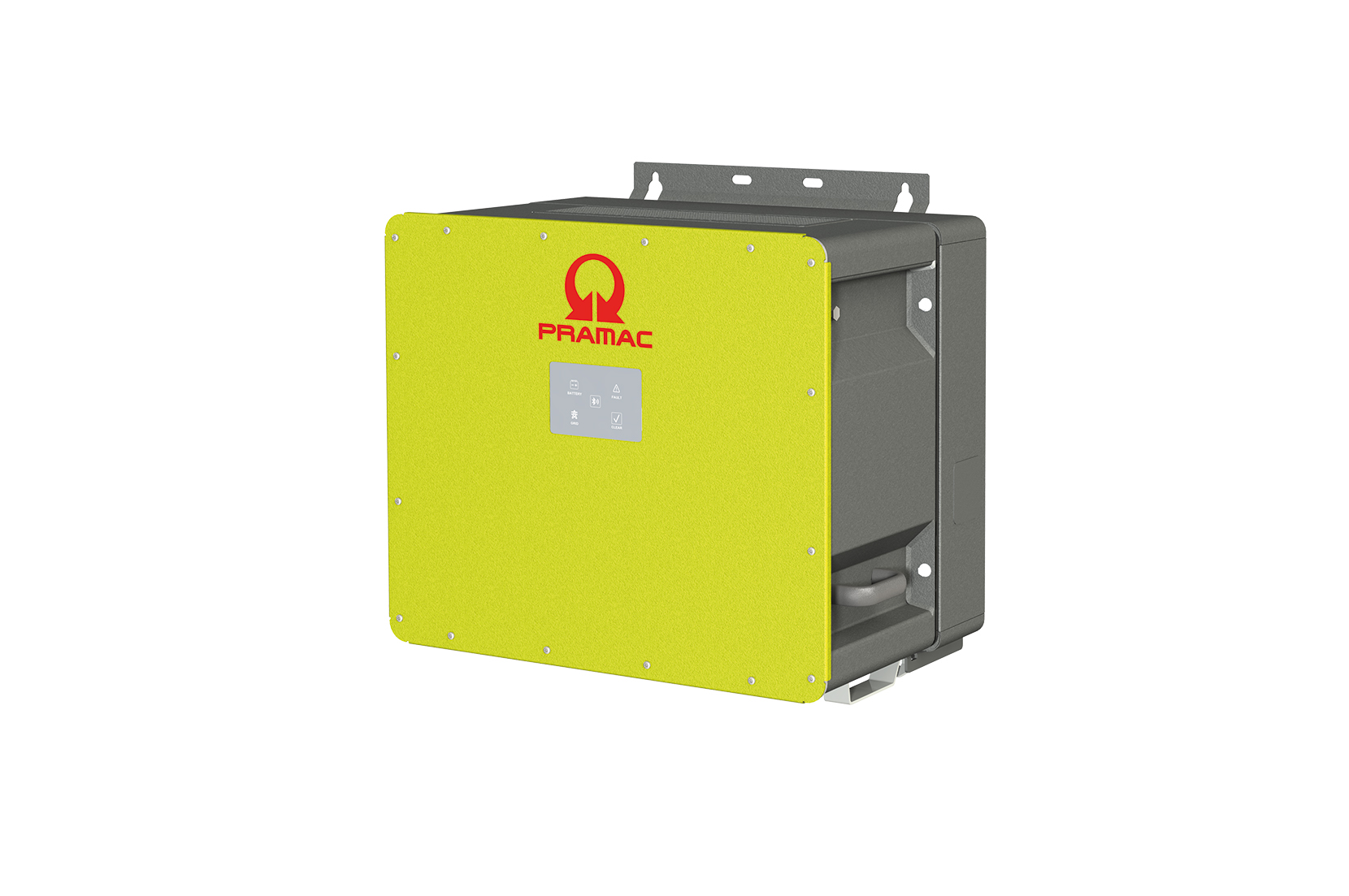

Batteriewechselrichter
Der Batteriewechselrichter zeichnet sich durch eine maximale Leistungsdichte und höchste Servicefreundlichkeit aus. Zudem haben diese Wechselrichter einen überdurchschnittlich großen Wechselstrom (AC) und Gleichstrom- Spannungsbereich (DC).
| Batteriewechselrichter | 50K | 88K |
| Nennleistung [kW] | 50 | 88 |
| AC Arbeitsbereich min. - max. [V] | 180 bis 528 | |
| Maximaler AC-Strom [A] | 128 | |
| AC Netzanschluss | 3P, PE / TT, TN-C, TN-S | |
| Nennspannung [VAC] | 380 / 400 / 415 | |
| Nennfrequenz [Hz] | 50 | |
| THDi [%] | < 3 | |
| AC Leistungsfaktor / Bereich | 1 / 0,3i bis 0,3c | |
| Maximaler Wirkungsgrad [%] | 98,6 | |
| Arbeitstemperaturbereich [°C] | -25 bis +60 | |
| Kühlung | Intelligente aktive Kühlung | |
| Invertergewicht [kg] | 69 | |
| Topologie | trafolos | |
| Bestellnummer | PBI 50K-PC-421P050.110 | PBI 88K-PC-421P100.110 |
| Geräuschemission [dB(A)] | < 70 | |

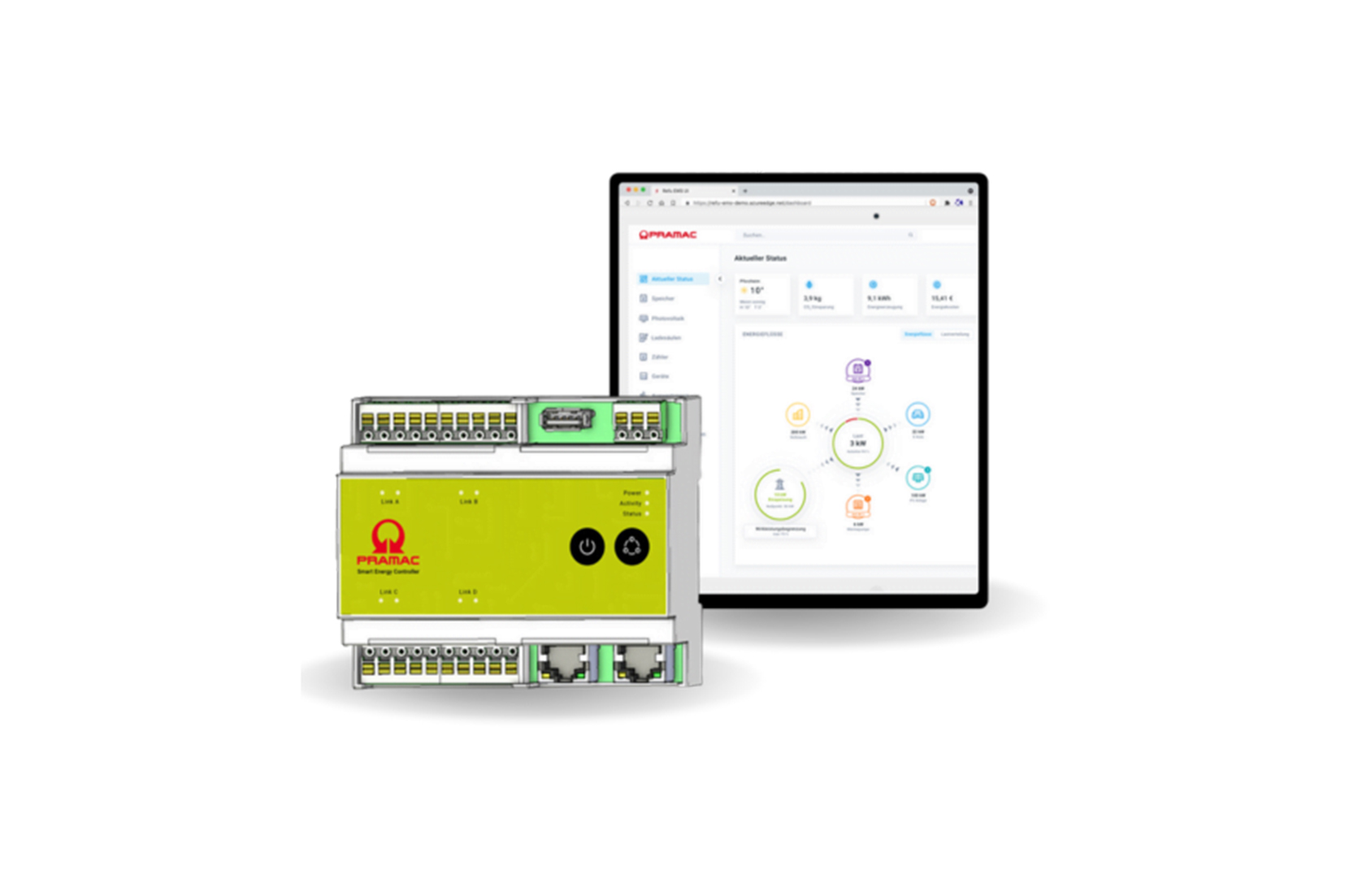

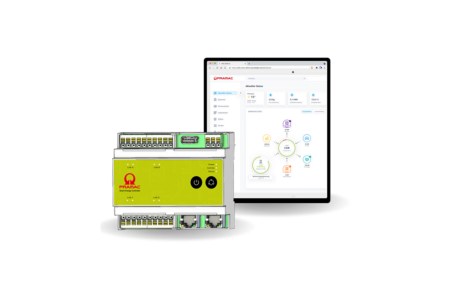

| Energy-Management System | Pramac Smart Energy Controller (P-SEC) ZY000A00007│PSEC-DMMM | |
| Spannungsversorgung [VAC] | 10 bis 24 / USV für kontrolliertes Herunterfahren und Wiederherstellen | |
| Leistungsaufnahme [W] | 15, 25 (Spitze) | |
| CPU | Cortex-A72 | Quad Core 1.5 GHz | 8 GB RAM | 32 GB eMMC | |
| Anschlüsse | USB | V 2.0 Micro-USB AB (OTG-Flash-Port) | V 2.0 USB-A (Host Port) |
| LAN | 2× RJ45 mit 10/100 Mhz Dedizierte MAC-Adressen für OT/IT-Nutzung | |
| IoT | 4 × Interne Busanschlussmodule (RS485, RS232, CAN, Digital-IO) | |
| Bereich Arbeitstemperatur [°C] | -25 bis +60 | |
| Luftfeuchte [%, RH] | 5 bis 95, kein Kondensat | |
| Spezifikationen | RTC | Gepufferte Systemzeit (Puffer über austauschbare Batterie – 3 Jahre) |
| LED | Netz-LED – grün | Status-LED – mehrfarbig | Aktivitäts-LED (8×) – mehrfarbig | |
| Bedienung | Reset-Taste | Interaktions-Taste | |
| Allgemein | Trusted Platform Module (TPM 2.0) | I2C Temperatursensor | SD-Card Reader | Buskoppler für weitere Buslink Module | |
| Gehäuse | DIN Rail Gehäuse | 6TE mit niedriger Bauhöhe | |
| Basis-Funktionen | • Eigenverbrauchsoptimierung • Lastspitzenkappung • Zeitbasiertes Laden/Entladen | |
| Erweiterte Funktionen | • Einfache Verwaltung von Ladestationen • Lastmanagement und Priorisierung für Ladepunkte • Einbindung von EZA-Regler | |

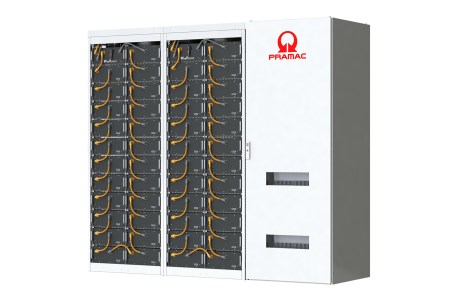

| Combiner Rack | Single ZY000A00004 | Dual ZY000A00005 |
| Platz für Wechselrichter | 1 | 2 |
| Platz für Master-BMS | 1 | 2 |
| ± DC-Rack-Anschluss | 4 × (DC±) | 8 × (DC±) |
| AC-Anschlussklemmenbereich (L1/L2/L3/PE) | 4 x 35 - 70 mm² | 8 x 35 - 70 mm² |
| AC-Hilfsspannungsversorgung (L1/N/PE) | 0,75 - 2,5 mm² | |
| Schutzklasse | IP20 | |
| Gewicht ohne Inverter [kg] | 165 | 185 |
| Abmessungen (Länge x Breite x Höhe) [mm] | 800 x 800 x 2200 | |
| Smart Meter | ACREL ADL3000-E* ZY000A00002 | |
| Spannung | Referenzspannung [V] | 3 × 380 V, 3 × 220/380 V |
| Strom | Eingangsstrom [A] | 3 × 1(6), 3 × 1(6) (passive Stromwandler), 3 × 10(80) |
| Leistung [W] | Wirk-, Blind- und Scheinleistung, Fehler ± 0,5 % | |
| Kommunikation | RS485 (Modbus RTU) | |
| Leiterquerschnitt Spannungsmessung min./max. [mm²] | 2,5/16 | |
| Montage | Hutschiene | |
| Abmessungen (LxBxH) [mm] | 126 × 88 × 69 | |
